Dopravní značení

Knihovna “CS Dopravní značení” je kolekce dynamických bloků dopravního značení pro AutoCAD a AutoCAD LT (2008 a výše), která je určena primárně pro projektanty dopravních staveb.

Dopravní značení 3.1

Dynamické bloky značně zjednoduší a urychlí proces vkládání jednotlivých dopravních značek především v projektech dopravního značení, dopravního omezení, pasportech, DIO a podobně. Knihovna obsahuje:

  • Barevné svislé dopravní značení (návrh)

  • Svislé dopravní značení ve stupních šedi (stávající)

  • Zvýrazněné značky (na retroreflexním podkladu)

  • Dopravní zařízení

  • Doplňkové piktogramy použitelné ve značení

  • Vybrané vodorovné dopravní značení

  • Symboly pro návrh SSZ

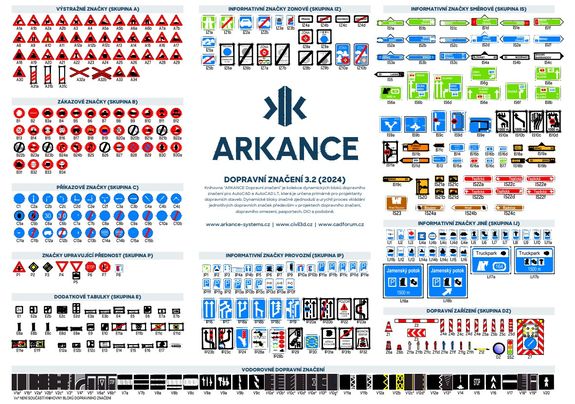

  • Přehled aktuálního SDZ a VDZ pro vytištění na A3 (volně k dispozici)

Knihovna obsahuje veškeré svislé dopravní značení a piktogramy dle vyhlášky č. 294/2015 Sb. a vyhlášky č. 84/2016 Sb. (vzhled dopravního značení plně odpovídá vyhlášce, starší verze knihovny zahrnovaly také vyhlášku MD č.30/2001 Sb. včetně doplnění nových značek podle vyhlášky č. 91/2009 Sb.).Základní vlastnosti bloků knihovny:

  • Dynamické AutoCAD bloky s automatickým měřítkem

  • Připravené standardní kombinace svislého dopravního značení (dodatkové tabulky apod.)

  • Se sloupkem / bez sloupku

  • Pružná odkazová čára na značku

  • Popis DZ s vlastním uzlem a hladinou

  • Textový obsah značek formou atributů (rychlost, směr, vzdálenost)

  • Automatické zarovnání bloku podle entity (např. dle obruby)

  • Bílé pozadí značky ve vlastní hladině

  • Vkládání přes modifikovatelné palety nástrojů

Výhody aplikace CADstudio Dopravní značení oproti jiným produktům:

  • Trvalá licence: Vzhledem k poměrně velké stálosti vyhlášek týkající se dopravního značení v ČR je tento produkt možné zakoupit jako stálou licenci. Případné aktualizace se pak řeší upgradem licence za výhodnějších podmínek či pomocí drobných stáhnutelných oprav.

  • Kompatibilní s AutoCAD LT: Pro naši aplikaci není třeba drahou CAD licenci. Stačí vám licence levného AutoCAD LT a netřeba si pořizovat dražší vertikální nadstavby jako je Civil 3D.

  • Aplikace využívá standardní palety programu AutoCAD se standardním ovládáním.

  • Značky (VDZ) umisťované podél komunikace lze automaticky natáčet k okraji komunikace.

Verze

Novinky verze 3.1

  • Doplněny nové značky dle vyhlášky č. 84/2016 Sb.

  • Opraveny drobné chyby předchozí verze

Novinky verze 3.0

  • Doplnění nových značek dle vyhlášky č. 294/2015 Sb.

  • Přejmenování a přeskupení značek dle vyhlášky č. 294/2015 Sb.

  • Přidání všech piktogramů dle vyhlášky

  • Zrušené značky ponechány ve zvláštní sekci

  • Opravy některých bloků, doplnění funkcí a kombinací značek, např.

    • Doplnění výstražného světla ke značce A15 (Práce)

    • Úprava tvaru směrovacích desek (Z4)

    • Dopravní zařízení i bez sloupku (prostorově úspornější)

    • Doplnění univerzálních prázdných značek

    • Převrácená varianta značky C10 (Stezka pro chodce a cyklisty)

    • Více značek na retroreflexním podkladu

    • Směrové sloupky a balisety

    • a další…

Ukázky značek

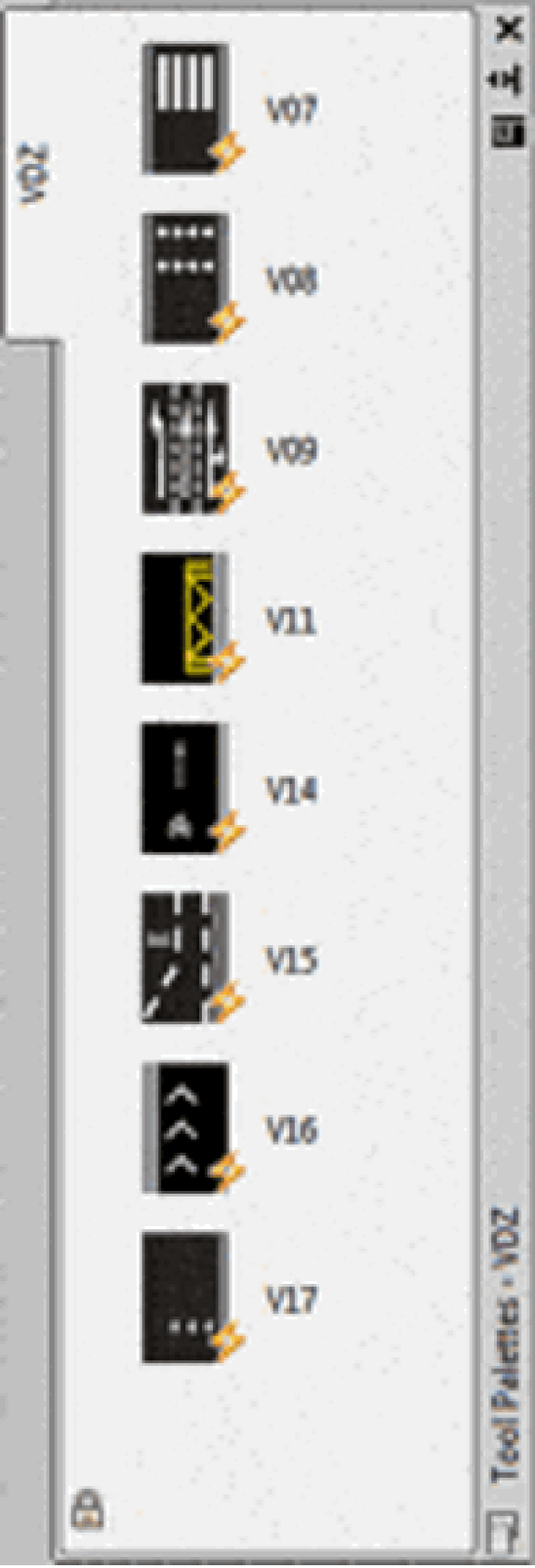

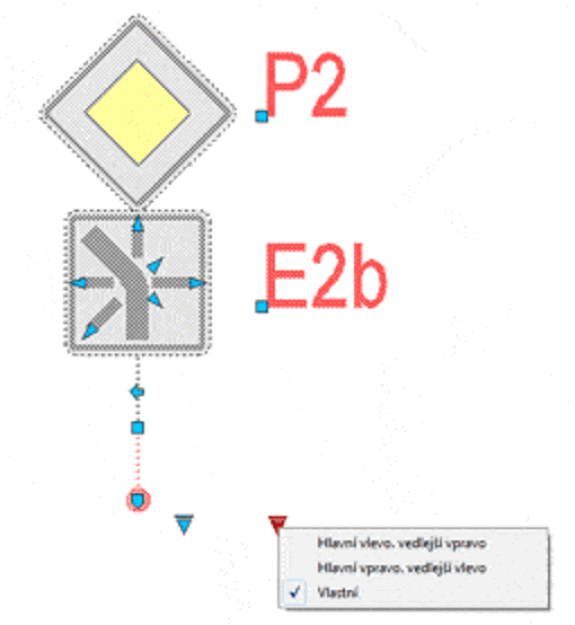

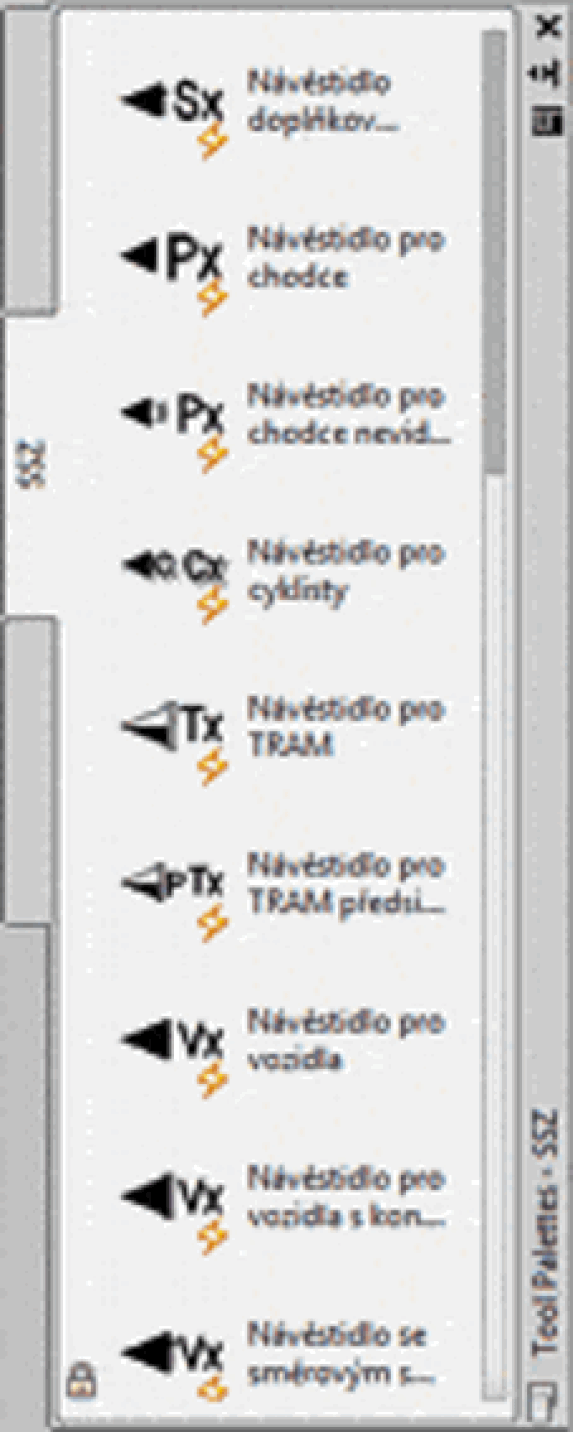

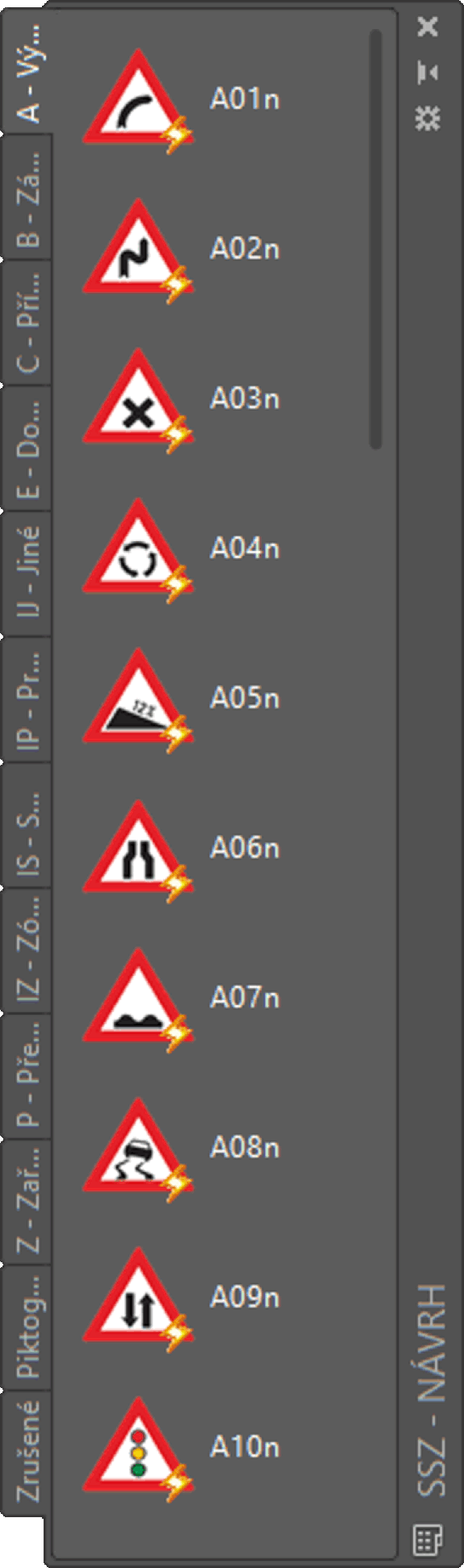

Příklady dalších palet dodávaných z knihovnou a ukázky komplexních dynamických vlastností bloků knihovny:

Ukázkový výkres z knihovny “CS Dopravní značení 3.0” si můžete stáhnout v Katalogu bloků DemoDZ3.0

Použití knihovny značek DZ 3.0 „naživo“ je možné shlédnout zde:

Plakát PDF ke stažení

Podle požadavků jsme schopni stávající knihovnu doplnit o světelné signály, proměnlivé dopravní značení, vlastní symboly apod.

Dotazy, podpora a objednávka

Případné dotazy a problémy zasílejte na adresu: support.cz@arkance.world.

Případné dotazy k vývoji zakázkových aplikací pro AutoCAD, Inventor a Revit zasílejte na adresu: info.cz@arkance.world.

Komerční verzi aplikace si můžete zakoupit - kontaktujte ARKANCE.

Informujte se také na zvýhodněné ceny DZ 3.x s AutoCADem, s Civil3D nebo AutoCADem LT.
