produkty

Fusion Tools

Aplikace Fusion Tools (F-Tools) – součást bonus nástrojů CS+ – rozšiřuje funkce CAD/CAM/CAE aplikace Autodesk Fusion ve verzi pro Windows. Do prostředí Fusion doplňuje sérii maker zefektivnění práce.

Pro zákazníky ARKANCE je aplikace k dispozici zdarma – aktivace licence je dostupná v Helpdesku. Aplikace je v angličtině (návod EN + CZ).

Aplikace Fusion Tools (F-Tools) pro Fusion

Použití Fusion Tools

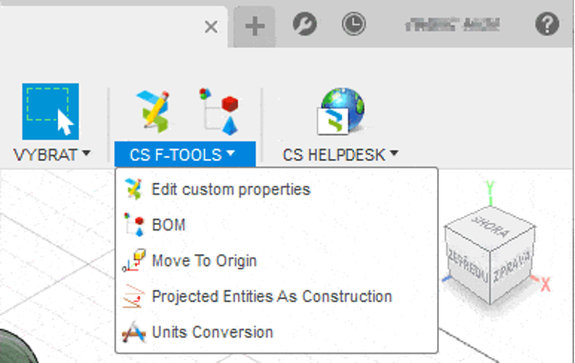

“F-Tools” je nadstavbová C++ aplikace určená pro všechny Windows verze Autodesk Fusion. Automatický instalační program vytvoří ve všech prostředích Fusionu nový panel ribbonu pro spouštění příkazů (2 panely: CS F-TOOLS a CS HELPDESK). Při prvním spuštění je potřeba vyvolat registraci – zadejte vaši e-mailovou adresu na niž vzápětí obdržíte váš aktivační klíč. Ten zadejte na výzvu aplikace.

Další možnosti nastavení nabízí funkce F-Tools Configuration. Zde můžete nastavit web adresu poskytovatele technického supportu – implicitně

Funkce aplikace

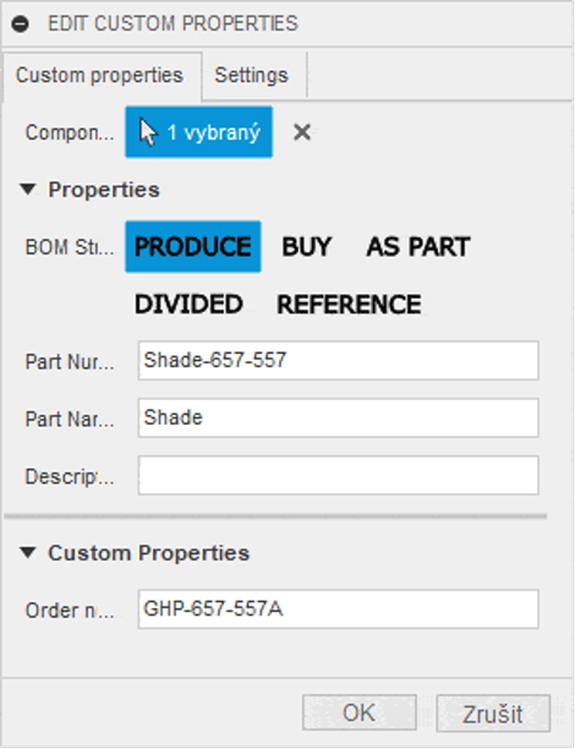

Edit Custom Properties

Umožňuje přidávat ke komponentám předdefinované Vlastnosti a určovat typ komponenty (vyráběná, nakupovaná, referenční, atd. – pro kusovník). Seznam jednotlivých Vlastností můžete nastavit na kartě Settings (tlačítko “Open Config”). Konfigurační soubor (XML) obsahuje dvojici “interní_název;výzva“. Následně zadávané hodnoty takto nastavených Vlastností jsou pak ukládány v modelu k jednotlivým vybraným komponentám. Dialog rovněž zobrazuje absolutní cestu k aktuálnímu dokumentu (Full Path). Dialog lze vyvolat i stiskem pravého tlačítka myši.

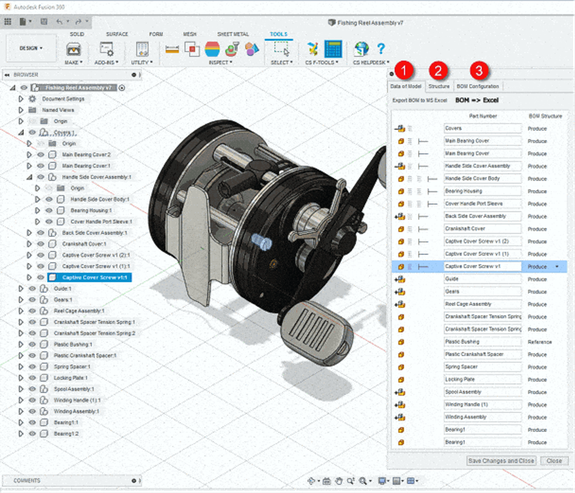

BOM

Vytváří strukturovanou tabulku kusovníku (bill of materials) součástí aktuálního modelu. Strukturovaný kusovník výrobku pak můžete exportovat do Excelu. Můžete nastavovat typ jednotlivých komponent a přiřazovat jim fyzikální i uživatelské vlastnosti (iProperties, viz předchozí funkce).

Move To Origin

Přesouvá vybraný prvek modelu do bodu počátku (0,0,0) a volitelně jej v počátku i pevně ukotví.

Projected Entities As Construction

Nastaví všechny promítnuté geometrie jako konstrukční geometrii.

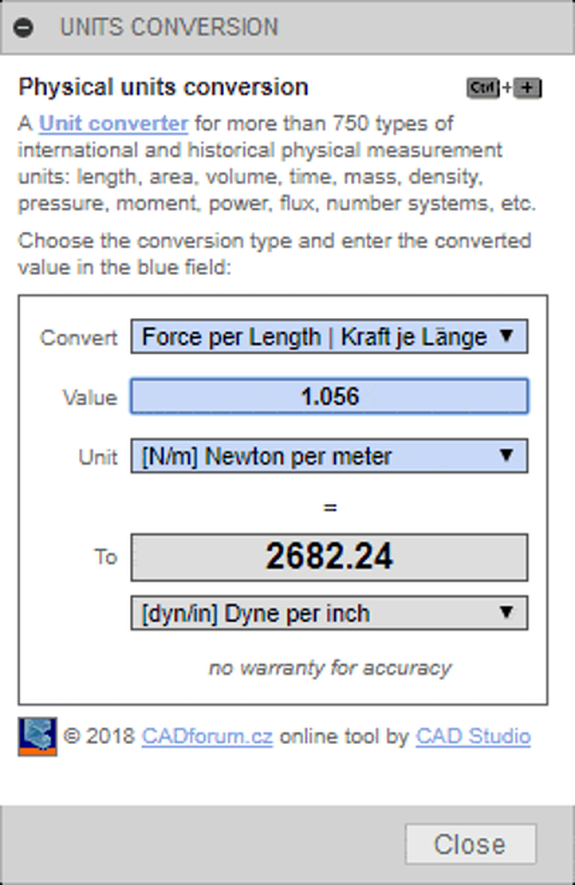

Units Conversion

Spustí interaktivní převodník fyzikálních jednotek s konverzemi více než 900 různými fyzikálními jednotkami – délky, času, plochy, objemu, síly, rychlosti, výkonu, toku a dalších. Obsahuje mezinárodní i historické fyzikální jednotky.

Helpdesk

Panel CS HELPDESK obsahuje ve všech prostředích funkce pro přístup na Helpdesk – pro rychlé předání podkladů na technickou podporu firmy ARKANCE či jiného poskytovatele podpory. Najdete zde funkce pro zachycení obrazovky Windows nebo Fusion, systémových informací, zabalení souborů do ZIP archivu a další.

Panel obsahuje rovněž funkci F-Tools Configuration pro nastavení Helpdesku.

Nastavení

Všechna nastavení aplikace se ukládají v instalační složce:

%APPDATA%\Autodesk\Autodesk Fusion 360\API\AddIns\F_Tools\

Ukázky práce

F-Tools pro Fusion – možnosti aplikace:

Verze

V1.2 (6/2021)

  • do dialogu Editace vlastností bylo přidáno pole Full Path, které zobrazuje cestu aktuálního dokumentu, případně pokud je vybrána externí reference tak její umístnění

  • dialog Editace vlastností je možné spouštět z kontextového menu vyvolaného stiskem pravého tlačítka myši

  • změněno umístění aplikace do C:\ProgramData\Autodesk\ApplicationPlugins takže se již nemusí instalovat pro každého uživatele zvlášť

  • licence a instalace s brandem Arkance Systems

V1.0/V1.1 (11/2020)

  • licencování standardním licenčním mechanismem ARKANCE

  • odebrání funkce pro přiřazení klávesové zkratky pro opakování posledního příkazu (aktualizace Autodesk)

  • zobrazení návodu v závislosti na jazykové verzi Fusionu 360

  • podstatné rozšíření funkčnost Rozpisky (BOM) – přiblížení Rozpisce z Inventoru (součet hmotnosti opraven ve V1.1)

    • obsahuje nyní tři karty (modelový pohled, strukturovaný pohled, konfiguraci)

    • většina informací zobrazených v daných pohledech lze přepsat a uložit zpět do komponent

    • při výběru řádku v Rozpisce se vybraná komponentu zvýrazní v modelu

    • v modelovém pohledu je sloupec, který má pomocí ASCII znaků znázorňovat stromovou strukturu modelu

    • ve strukturovaném pohledu je možnost seřadit rozpisku dle vybraného sloupce vzestupně/sestupně

V0.3 (2/2020)

  • Opakování posledního příkazu

  • Funkce BOM – jednoduchý strukturovaný kusovník s možností exportu do Excelu

  • Přepracován způsob vytváření uživatelských vlastností

  • Přepracováno ukládání konfiguračních nastavení (nyní se ukládají v souboru XML)

V0.2 (1/2020)

  • Podpora nového UI a české verze Fusion

V0.1 (5/2018)

  • Úvodní verze pro Windows a Autodesk Apps

Licencování

Licencování Fusion Tools na jednotlivých počítačích je zajištěno aktivačním kódem. Zákazníci ARKANCE si jej mohou vygenerovat zdarma na Helpdesku. Další zájemci si mohou licenci zakoupit v CAD eShopu.

Download

Aktuální verzi Fusion Tools si můžete stáhnout a nainstalovat ze stránky Download.

Cena

Zákazníci firmy ARKANCE získávají aplikaci Fusion Tools ZDARMA včetně podpory, jako bezplatný bonus k Autodesk Fusion CS+. Ostatní uživatelé mohou využívat Fusion Tools pomocí cenově dostupné komerční licence (viz níže). Máte-li zájem o doplnění dalších funkcí do Fusion Tools, kontaktujte ARKANCE.

Cenové informace – Koupit , resp. kontaktujte ARKANCE pro cenovou nabídku.

Další aplikace pro Autodesk Fusion

Novinkou z roku 2021 je aplikace Easy Changer z vlastního vývoje Arkance Systems, která rozšiřuje funkce Autodesk Fusion ve verzi pro Windows o snadné přiřazení vzhledu a materiálů k vybraným objektům a umožňuje vyhledat informace o materiálech a vzhledech objektů.
