VGI2DWG

VGI2DWG (nahrazuje starší VGI Import) je nadstavbová aplikace firmy Arkance Systems určená pro projekční programy AutoCAD, AutoCAD Architecture, AutoCAD Map a Civil 3D.

Aplikace VGI2DWG

Aplikace slouží pro převod výměnného formátu grafických a popisných dat VGI katastru nemovitostí Slovenska (Kataster nehnuteľností Slovenskej republiky) do AutoCADu, Mapu, Civil 3D a dalších CAD a GIS produktů firmy Autodesk. Lze ji tak využít jako převodník formátů VGI-DWG nebo VGI-DXF.

Viz též aplikace VFK import (VFK2DB) a VFK2DWG (formát českého katastru).

Aplikace VGI2DWG převádí automaticky soubory ve formátu .VGI přímo na objekty AutoCADu (linie hranic parcel, vnitřní kresby, body, čísla, texty popisů…). Na čísla parcel jsou doplněny hyperlinkové prokliky, které uživateli otevřou webový prohlížeč s náhledem katastrální mapy a informacemi o vlastnících parcel. Objekty jsou členěny do hladin podle obsahu VGI souboru. Funkci importu spustíte z menu (ribbonu) nebo příkazem VGI2DWG.

VGI2DWG je nadstavbová .NET aplikace určená pro řadu AutoCAD (64-bit verze).

Použití

  • Aplikaci VGI2DWG nainstalujte do vašeho AutoCADu a zaktivujte zakoupeným autorizačním kódem.

  • Vyžádejte si .VGI soubor zájmového území.

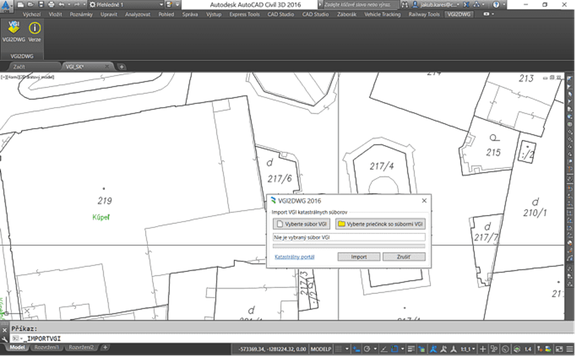

  • Spusťte VGI2DWG příkazem VGI2DWG nebo pomocí ribbonu (karta Arkance Systems).

  • Vyberte lokální soubor .VGI nebo složku (priečinok) se soubory .VGI a klikněte na Import.

  • Data katastru jsou načtena do předdefinovaných hladin v aktuálním DWG souboru (JTSK).

  • Pomocí Ctrl+kliknutí na číslo parcely zobrazíte informace o dané parcele v online nahlížení do katastru (mapka.gku.sk).

Videoukázka funkce VGI2DWG:

Příklad VGI dat:

&V sm YX CM 0 0 3 &R 573089.48 1280970.35 573625.66 1281356.70 1000 &O POPIS 188&T 573532.21 1281294.29 'Vajanského nábrežie' D=1 F=2 H=1.3 K=1 U=8.98 &T 573458.60 1281238.38 'Kúpeľná' D=1 F=2 H=1.3 K=1 U=308.57 &O POPIS 189 &T 573482.01 1281136.55 'Kúpeľná' D=1 F=2 H=1.3 K=1 U=324.17 &T 573500.26 1281127.37 '1365' D=1 F=2 H=1.3 K=1 &T 573534.51 1281125.64 'Palackého' D=1 F=2 H=1.3 K=1 U=3.50 &T 573498.70 1281200.11 'Medená' D=1 F=2 H=1.3 K=1 U=23.49 &O ZNACKY 56 &L P 573493.51 1281127.36 B=160199 C=435 K=1 S=3 &O POPIS 74 &T 573368.20 1281282.23 'Slovenské národné múzeum' D=1 F=2 H=2.2 K=1 &T 573303.32 1281285.62 'Muzejná' D=1 F=2 H=1.3 K=1 U=91.93 &T 573418.47 1281333.10 'osobný prístav' D=1 F=2 H=2.2 K=1 &T 573266.35 1281321.34 'Fajnorovo nábrežie' D=1 F=2 H=1.3 K=1 U=393.11 &T 573266.95 1281286.86 'škola' D=1 F=2 H=1.3 K=1 &T 573222.97 1281285.99 'Prešernova' D=1 F=2 H=1.3 K=1 U=91.99 &T 573129.48 1281307.44 'Gondova' D=1 F=2 H=1.3 K=1 U=301.06 &O ZNACKY 81 &L P 573371.74 1281302.73 B=160200 C=248 K=1 S=3 P 573356.52 1281304.66 C=249 K=1 S=3 P 573326.26 1281308.55 C=356 K=1 S=3 P 573314.40 1281309.34 C=283 K=1 S=3 &O POPIS 106&T 573433.04 1281218.08 'Kúpeľ' D=1 F=2 H=1.3 K=1&T 573293.07 1281219.11 'Muzejná' D=1 F=2 H=1.3 K=1 U=301.95&O POPIS 190&T 573380.47 1281144.43 'Tobrucká' D=1 F=2 H=1.3 K=1 U=376.75 &T 573359.36 1281015.54 'Medená' D=1 F=2 H=1.3 K=1 U=63.73 &O LINIE 170 &L P 573625.65 1281203.66 B=165699 C=227 K=2 L 573623.99 1281219.40 C=265 L 573623.68 1281221.13 C=256 L 573622.72 1281226.52 C=266...

Aktuální verze, historie

Aktuální verze:

  • VGI2DWG 2024 – podpora AutoCADu verze 2024 (ne starších)

Starší verze:

  • VGI2DWG 2023 – podpora AutoCADu verze 2023 (ne starších)

  • VGI2DWG 2022 – podpora AutoCADu verze 2022 (ne starších)

  • VGI2DWG 2021 – podpora AutoCADu verze 2021 (ne starších)

  • VGI2DWG 2020 – podpora AutoCADu verze 2020 (ne starších)

Cena

Cenové informace – viz

Trial verzi aplikace VGI2DWG s plnou funkcionalitou na 15 dní si můžete stáhnout zde.
