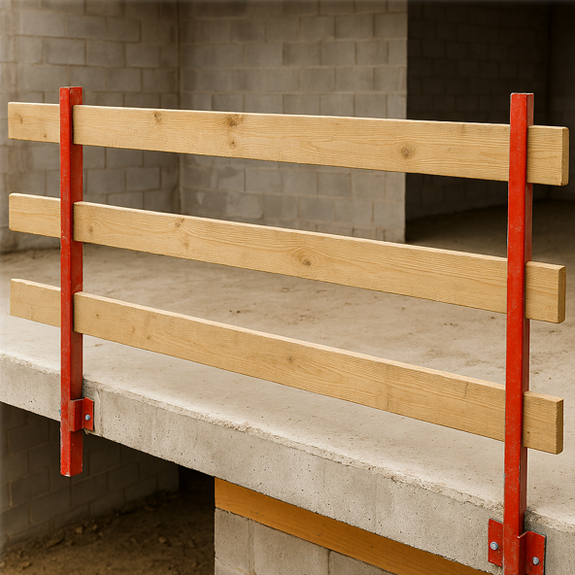

V mnoha projektech BIM se projektanti soustředí na hlavní konstrukci – nosníky, desky, sloupy –, zatímco menší, ale důležité bezpečnostní detaily často chybí. Mezi nejčastěji opomíjené patří zábradlí, kotvy a ochrana okrajů.
Tyto prvky se často přidávají na místě, aniž by byly správně namodelovány v Revitu. To může znít jako drobnost, ale důsledky nejsou zanedbatelné: chybějící rozvržení zábradlí může způsobit problémy s koordinací, nebezpečné podmínky nebo nákladné přepracování, pokud nejsou v modelu zohledněny instalační body.
Proč jsou bezpečnostní detaily často opomíjeny
Modelování opakujících se bezpečnostních komponent, jako jsou zábradlí, kotvy a konzole, je časově náročné a náchylné k chybám. Každý sloupek nebo spoj musí být umístěn a vyrovnán ručně, a pokud se změní geometrie hostitele (například okraj desky nebo nosník), musí modelář vše znovu aktualizovat.
Tento opakující se proces odrazuje modeláře od zahrnutí bezpečnostních prvků, i když jsou zásadní jak pro bezpečnost na staveništi, tak pro přesnost návrhu.
Automatizace vrací bezpečnost do modelu. S rozvojem BIM se pozornost přesouvá od modelování zřejmých prvků – sloupů, nosníků, desek – k zachycení každého detailu, který ovlivňuje způsob výstavby konstrukce. Bezpečnostní prvky, jako jsou zábradlí a kotvy, jsou součástí tohoto vývoje. Automatizace jejich umístění zajišťuje, že tyto detaily nebudou nikdy vynechány nebo zapomenuty.
Přesně to umožňuje Smart Connections, součást kolekce Be.Smart Concrete od ARKANCE, v Revitu – přeměňuje komplexní detaily na kontrolovaný proces založený na pravidlech.
)
Jak to funguje:
Definujte své rodiny a pravidla: Určete, které prvky mají být spojeny (například sloupky zábradlí s okraji desky) a za jakých podmínek – rozestupy, odsazení nebo orientace.
Automatické umístění: Smart Connections prohledá model a umístí spojovací prvky (jako sloupky, desky, šrouby nebo kotvy) tam, kde odpovídají pravidlům.
Automatické aktualizace: Pokud se změní geometrie hostitele – například se posune okraj desky nebo se pohne nosník – Smart Connections vám umožní aktualizovat rozložení zábradlí jediným kliknutím.
Tato kombinace automatizace a přizpůsobivosti šetří obrovské množství času, snižuje opakující se práci a zajišťuje konzistenci v celém modelu.

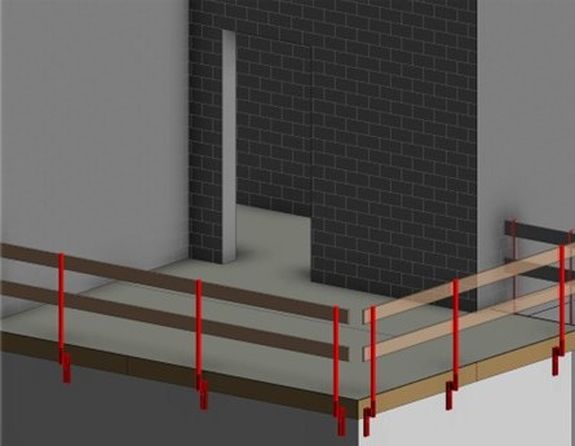

Příklad z praxe: Zábradlí pro mezipatro
Vezměme si běžný scénář: návrh zábradlí pro mezipatro.
Obvykle je přidávání desítek sloupků zábradlí v Revitu pomalý ruční proces. Není překvapením, že mnoho týmů tento krok přeskočí a vyřeší ho později na místě.
S funkcí Smart Connections můžete místo toho:
Definovat pravidla, například: „umístit sloupky zábradlí každých 1,2 m podél okraje desky“
Spustit automatizaci a okamžitě vložit všechny sloupky, správně vyrovnané a rozmístěné.
Výsledek? Kompletní, přesný a realizovatelný model, který zahrnuje bezpečnostní detaily – hotový za zlomek času, který by zabralo ruční zadávání.
)
Proč je to důležité
Digitální integrace bezpečnostních prvků přináší měřitelné výhody v celém pracovním postupu:
Integrovaná bezpečnost – Přesné modelování zábradlí a spojů zajišťuje, že bezpečnostní aspekty jsou navrženy, nikoli improvizovány.
Konzistence díky automatizaci – každý sloupek, deska a kotva se řídí identickou logikou, což eliminuje lidské chyby.
Významná úspora času a nákladů – úkoly, které dříve trvaly hodiny, se zkrátí na minuty, což zlepšuje efektivitu návrhu i časový harmonogram projektu.
Lepší komunikace – zahrnutí podrobných bezpečnostních prvků pomáhá všem zúčastněným stranám – inženýrům, výrobcům a instalatérům – přesně pochopit, co bude postaveno.

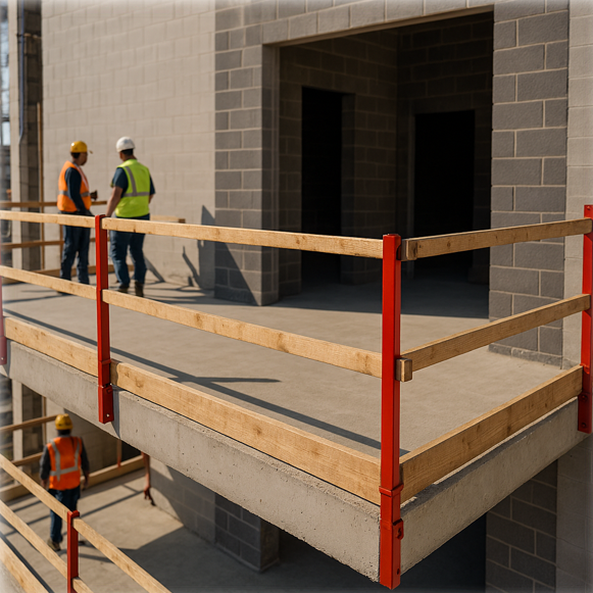

Chytřejší a bezpečnější stavění
Chytřejší a bezpečnější stavění Bezpečnostní zábradlí může vypadat jako malý detail, ale představuje větší pravdu: bezpečnost by nikdy neměla záviset na ruční práci nebo odhadech.
Díky automatizaci umístění spojů v Revitu zajišťuje nástroj Smart Connections, že každý držák, kotva a sloupek je správně namodelován a okamžitě aktualizován podle vývoje návrhu. Výsledkem je nejen rychlejší modelování, ale také bezpečnější, chytřejší a spolehlivější stavba.
Ve společnosti ARKANCE věříme, že skutečná digitální transformace znamená více než jen efektivní práci – znamená to pracovat zodpovědně.
Prostřednictvím řešení, jako je Smart Connections, vedeme, vybavujeme a umožňujeme designérům a inženýrům vnést přesnost, bezpečnost a důvěru do každého projektu. Protože transformace vyžaduje tým – a my jsme vaši lidé.
